8.0英寸TFT LCD顯示模塊 | 1024x768 HI TFT模塊

HTM-H080D13-HI-A01G是一款8英寸TFT液晶顯示模組，采用常黑面板設計，分辨率為1024(RGB)×768像素，支持NTSC 60%色域，亮度達到300 cd/m2。該模組工作電壓為+12V（典型值），建議電源電流不低于1A，可在-20℃至+70℃環境溫度下穩定運行，儲存溫度范圍覆蓋-30℃至+80℃。產品配備白色背光系統，并通過固定電流測試確保顯示一致性。

接口配置方面，CN1接口集成HMI信號引腳，包含HPD、HMI 5V、GND、Clock±、SDA/SCL等信號線，支持標準HMI通信協議；CN2接口采用立式插接型號JL4-6ZJB，專用于電源與背光控制，包含+12V供電、BLPWM背光調頻及BLEN背光使能功能。值得注意的是，CN1接口在最新版本中調整為180度旋轉安裝，線序與定義保持不變，以滿足不同場景的布線需求。

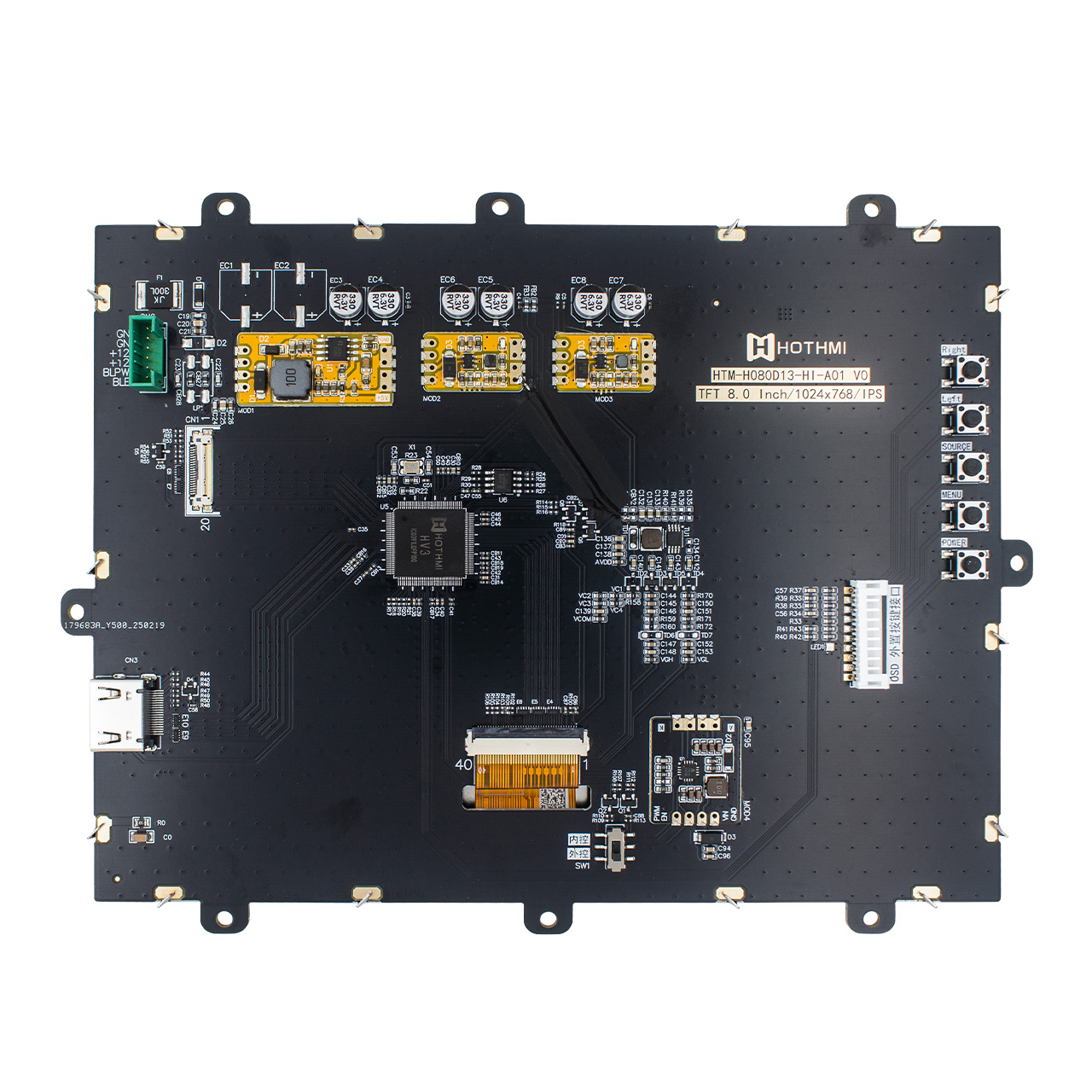

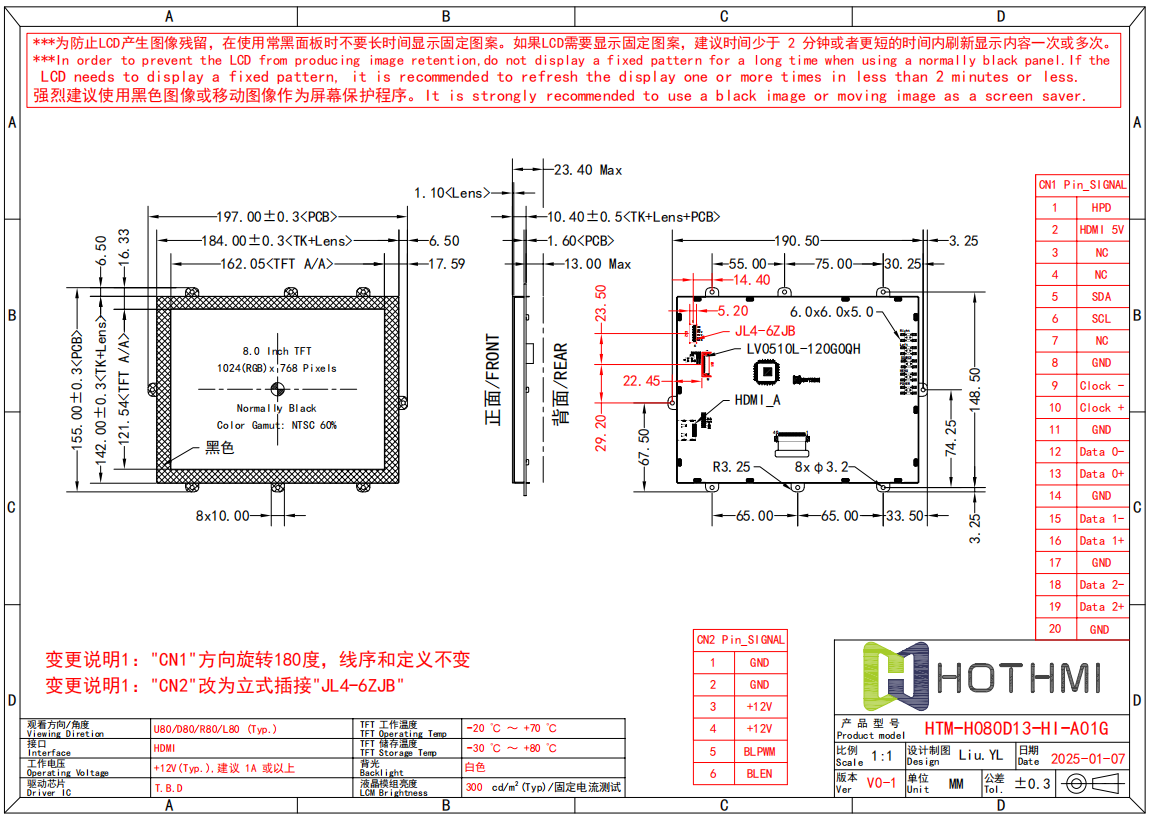

物理結構設計精密，主體尺寸為197.00±0.3mm（PCB長度），搭配184.00±0.3mm（TK+透鏡組件），整體厚度控制在23.40mm以內。模組背面布局緊湊，關鍵部件如驅動芯片LV0510L-120G0QH與連接器均通過嚴格公差控制（±0.3mm），確保裝配可靠性。此外，產品提供多語言操作提示，包括電源、菜單、信號源等按鍵功能標識。

為延長使用壽命，建議避免長時間顯示靜態圖案以防止圖像殘留。若需固定畫面顯示，應每隔2分鐘刷新內容或切換至動態圖像。廠商強烈推薦使用黑色背景或動態屏保方案，以優化顯示效果并保護面板。此模組適用于工業控制、醫療設備及商用顯示等領域，兼顧高清晰度與環境適應性，滿足多樣化應用場景需求。
