型號: 0.96寸血氧儀標準屏/橫豎兩用/80*160分辨率/TFT-H010A11AIST4N10

類型：TFT長條形

顯示像素：80x160

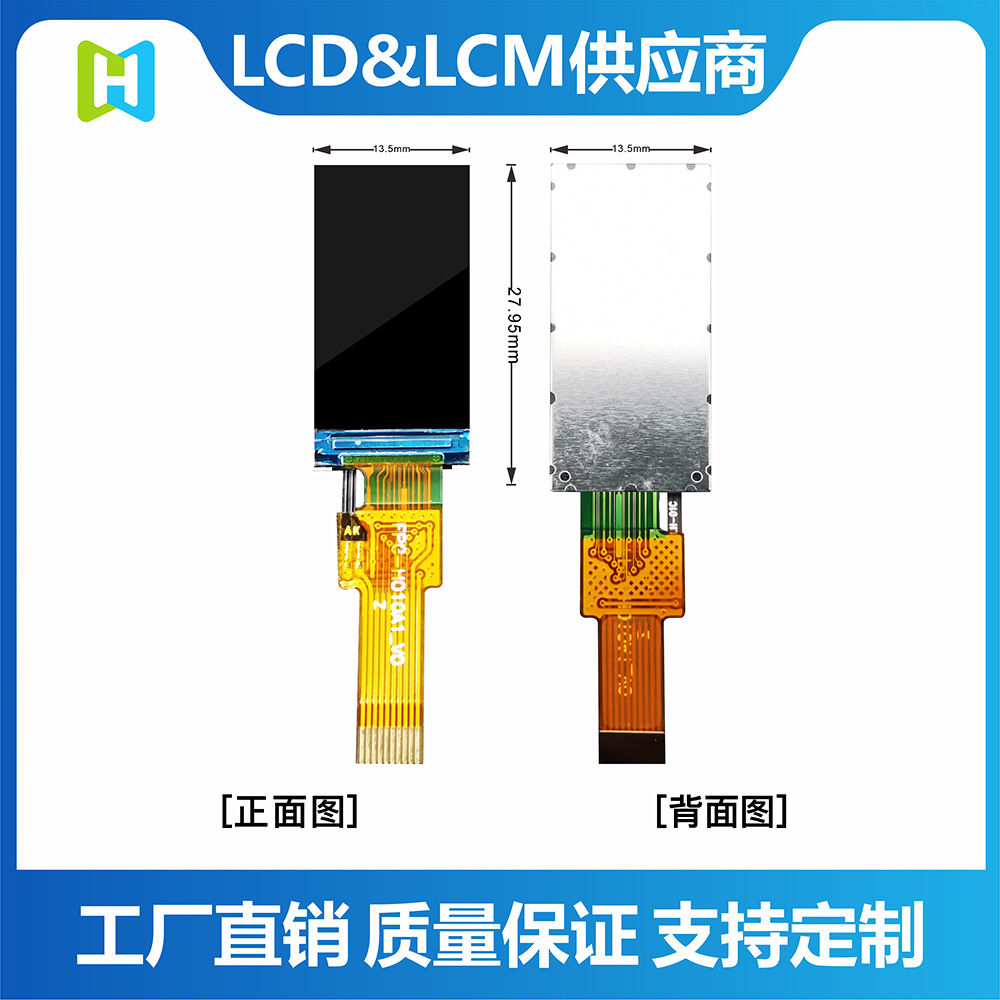

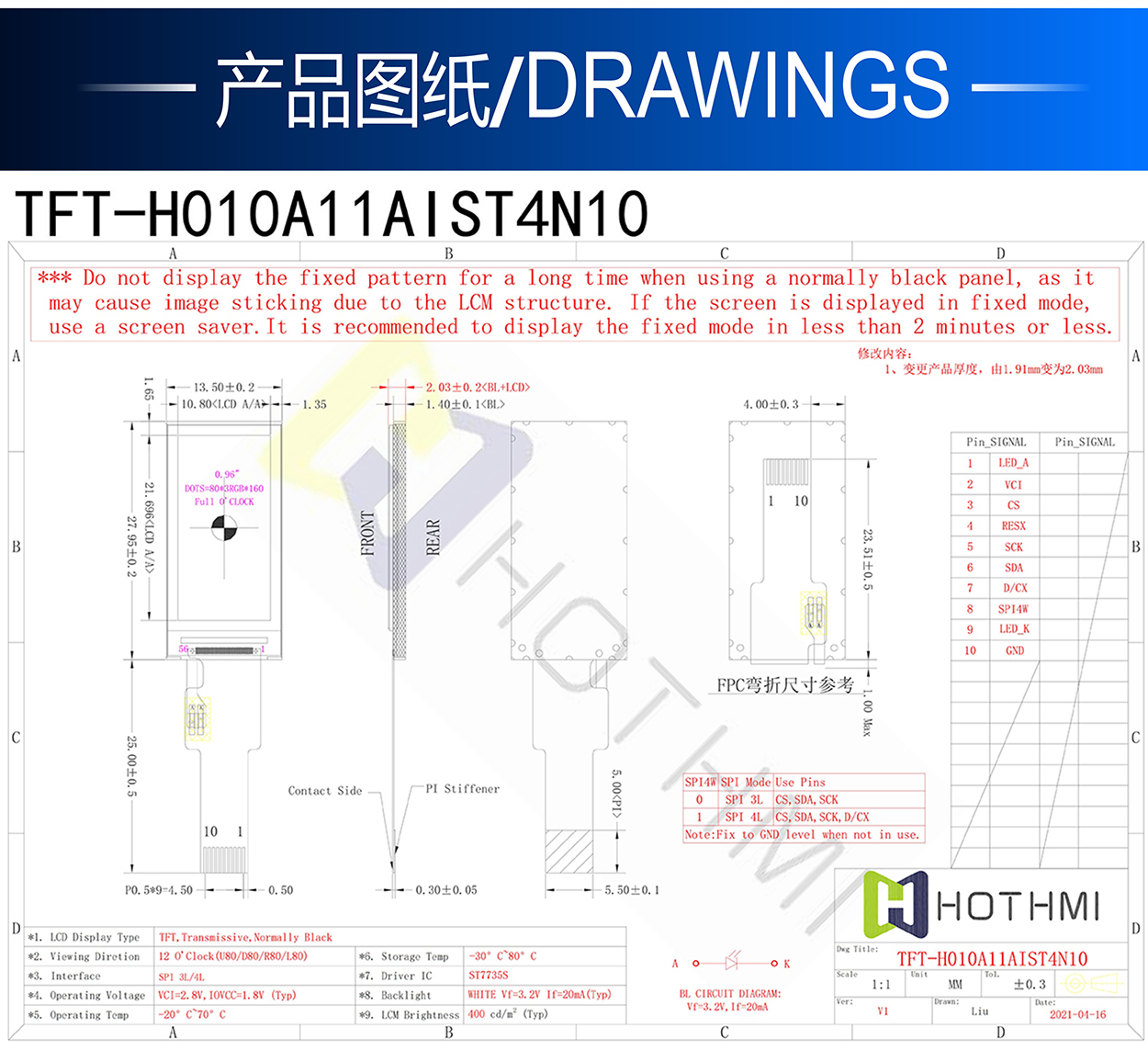

外形尺寸 ：13.50x27.95x2.03

VA尺寸：0.96

AA尺寸 ：0.96

有效尺寸mm：10.80x21.696

應用：血氧儀

視角：全視角

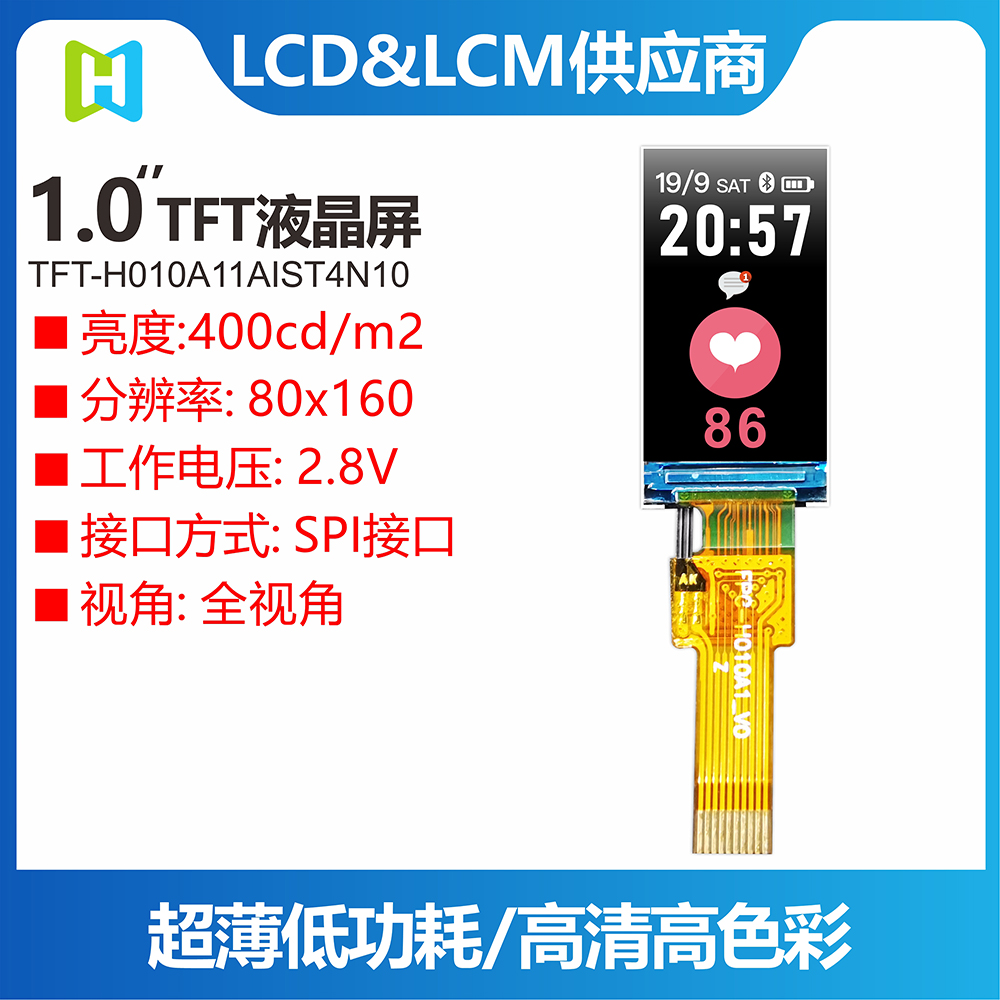

背光/亮度：400cd/m2

引腳：FPC-10PIN

接口方式：SPI

特殊說明：SPI 3L/4L

工作溫度：-20~70℃

供電電壓：3.2V

驅動芯片：ST7735S
PDF下載
- SPEC-H010A11AIST4N10_V0
- ST7735S

產品敘述

TFT-H010A11AIST4N10是鑫洪泰HOTLCD研發團隊精心設計的一款血氧儀標準屏0.96寸（1.0寸）TFT彩色液晶顯示屏,80x160分辨率,高畫質,寬視角,65K/262K真彩色，內置ST7735S控制器,支持3線SPI、4線SPI串行接口,無需外圍電路，僅10PIN插接式FPC即可連接主板(可選配連接器),單電源DC2.8V供電,支持橫屏或豎屏顯示。此款TFT模塊可選配觸摸屏，所有材料均符合環保要求RoHS標準,廣泛應用于各式儀器儀表、智能設備、分析儀器、手持式儀器、行車紀錄儀等, 適用于多種單片機開發平臺，如：8051、PIC、AVR、ARDUINO、ARM和樹莓派Raspberry Pi等。

產品描述 TFT-H010A11AIST4N10是一款1.0英寸全彩TFT液晶顯示模組，分辨率為80x160像素，寬高比為1:2。 TFT模塊采用ST7735S驅動IC，支持SPI接口。采用IPS面板的TFT模組具有廣視角優勢（左80度/右80度/上80度/下80度），典型對比度為800:1，模組亮度高達400尼特（典型值）。模塊工作溫度范圍-20℃~+70℃，儲存溫度范圍-30℃~+80℃。
