液晶顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的液晶顯示模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

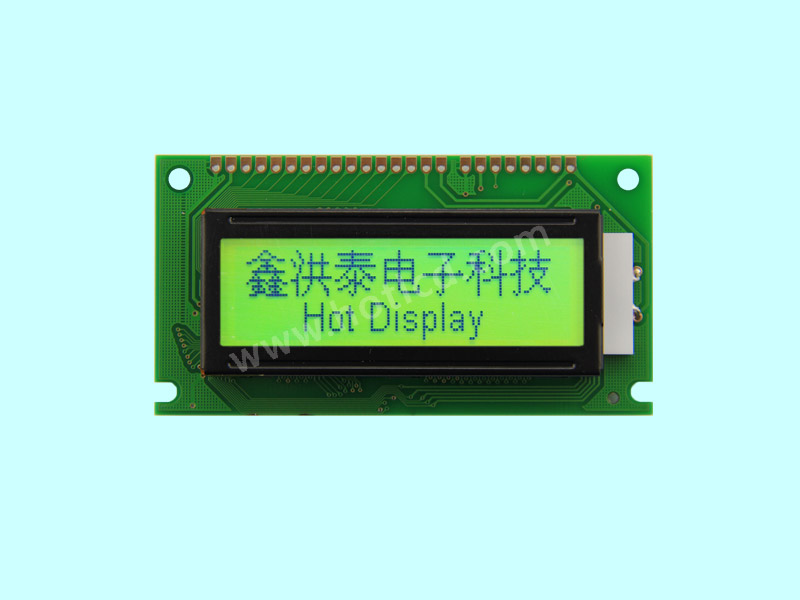

| 128x32 點陣液晶模組/HTM12832L | 標準COB液晶模組 | 128x32 |
|
84x44x11.6 | 60.0x18.0 | 70.0x20.0 | 0.53x0.53 | 6H | 黃綠 | 18PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0v | ||

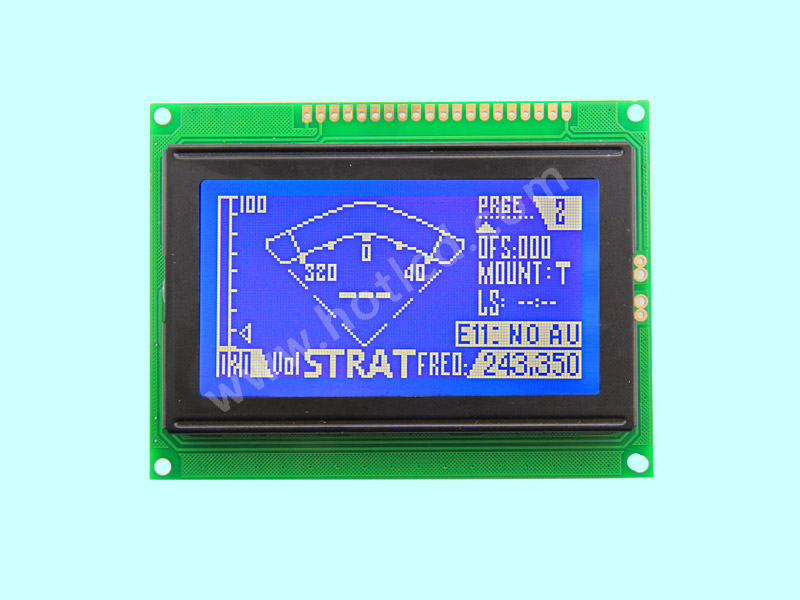

| 128x64 點陣液晶模組/HTM12864B3 | 標準COB液晶模組 | 128x64 |
|
93.0x70.0x10.6 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 白光 | 20PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0V | ||
| 128x64 點陣液晶模組/HTM12864-30 | 標準COB液晶模組 | 128x64 |
|
144.0x98.0x9.1 | 114.0x64.0 | 107.44x57.51 | 0.90x0.84 | 6H | 白光 | 18PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0v | ||
| 128x64 點陣液晶模組/HTM12864H | 標準COB液晶模組 | 128x64 |
|
63.0x52.2x11.5 | 54.0x36.0 | 49.88x31.32 | 0.38x0.34 | 6H | 白光 | FFC-20PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0V | ||

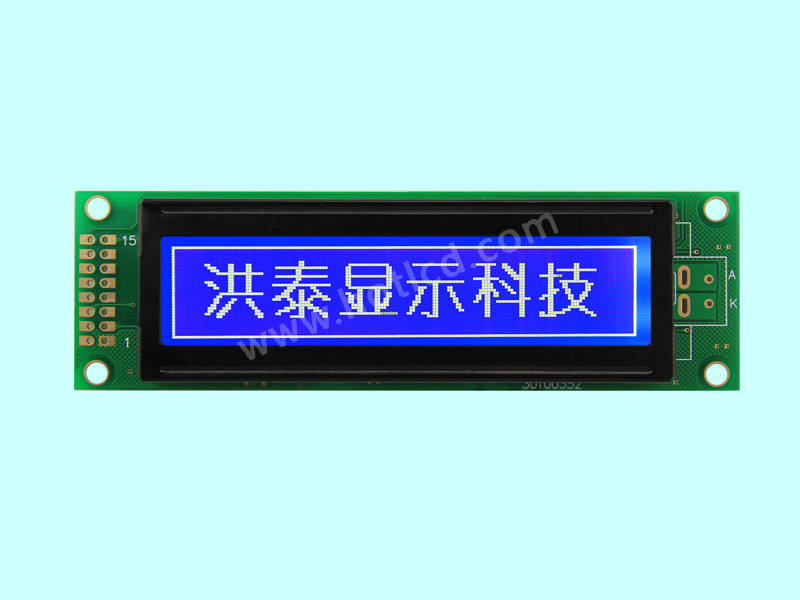

| 160x32 點陣液晶模組/HTM16032B | 標準COB液晶模組 | 160x32 |
|
116.0x35.0x13.6 | 83.0x18.6 | 80.0x15.9 | 0.50x0.50 | 6H | 白光 | 16PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

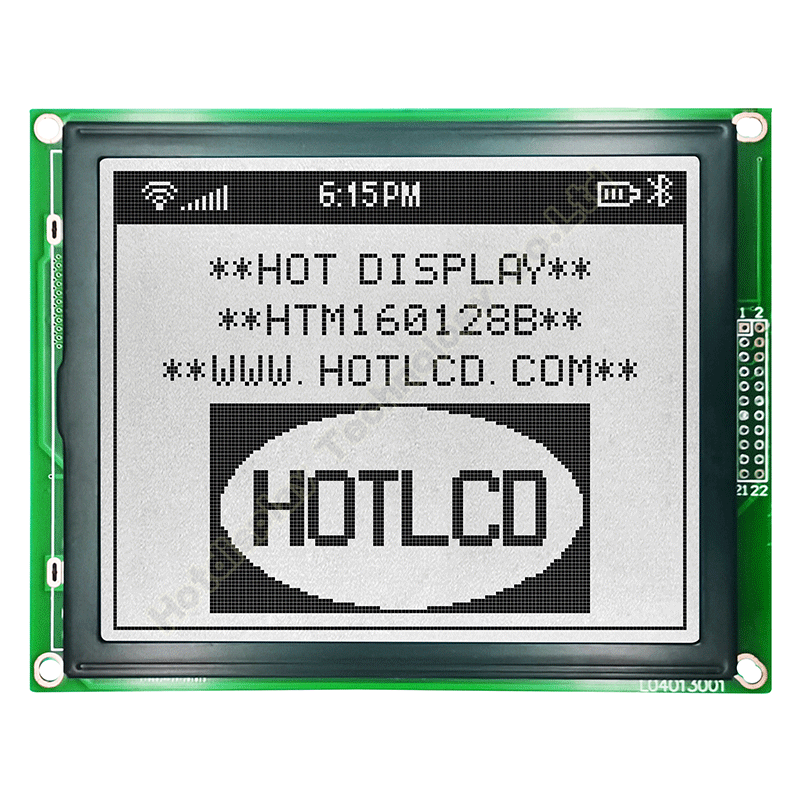

| 160x128 點陣液晶模組/HTM160128B | 標準COB點陣模組 | 160x128 |
|
129.0x102.0x8.6 | 101.0x82.0 | 92.76x74.2 | 0.58x0.54 | 6H | 白光 | 22PIN | MCU | -20~70℃ | 5.0v | RA6963 | ||

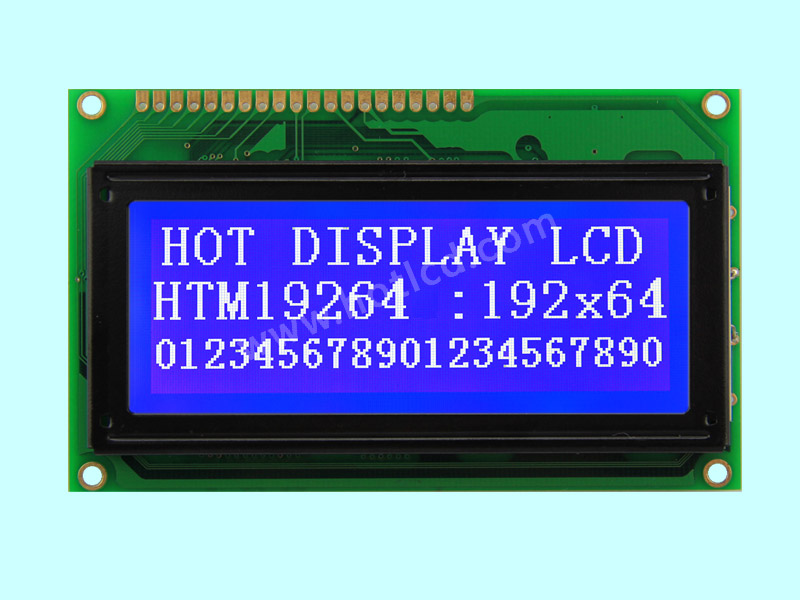

| 192x64 點陣液晶模組/HTM19264C | 標準COB液晶模組 | 192x64 |
|
100.0x60.0x8.2 | 82.0x31.0 | 98.27x79.16 | 0.41x0.41 | 6H | 白光 | 20PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0v | ||

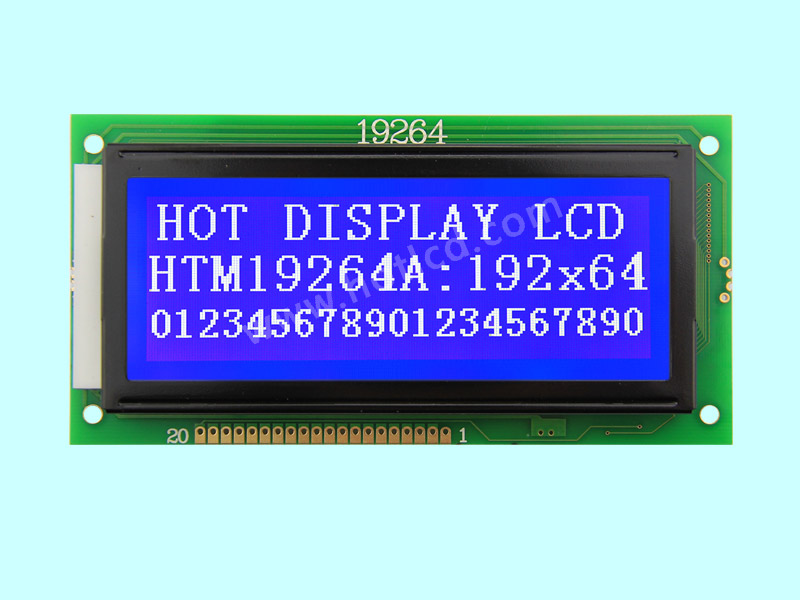

| 192x64 點陣液晶模組/HTM19264A | 標準COB液晶模組 | 192x64 |
|
130.0x65.0x13.5 | 103.92x38.94 | 97.486x32.462 | 0.508x0.508 | 6H | 白光 | 20PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0v | ||
| 192x64 點陣液晶模組/HTM19264B | 標準COB液晶模組 | 192x64 |
|
120.2x62.0x10.0 | 103.92x38.94 | 97.846x32.462 | 0.508x0.508 | 6H | 白光 | 21PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5v | ||

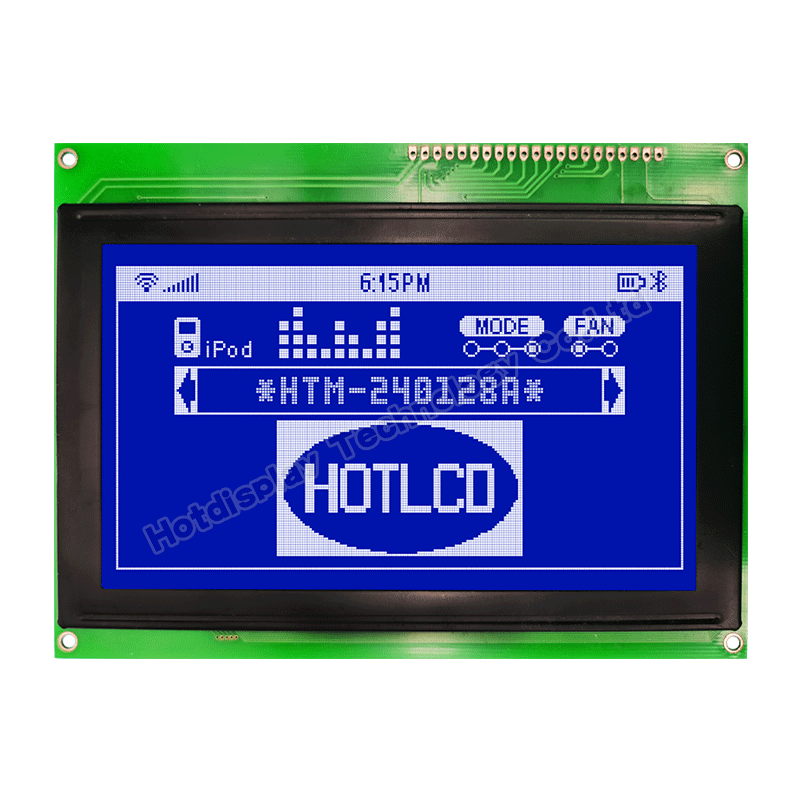

| 240x128點陣液晶模組/HTM240128A | 標準COB點陣模組 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 白光 | 21PIN | MCU | -20~70℃ | 5.0V |
