  • 型號: 132x64 圖形點陣液晶模組/HTM13264-C01A

    類型:LCM

    顯示像素:132x64

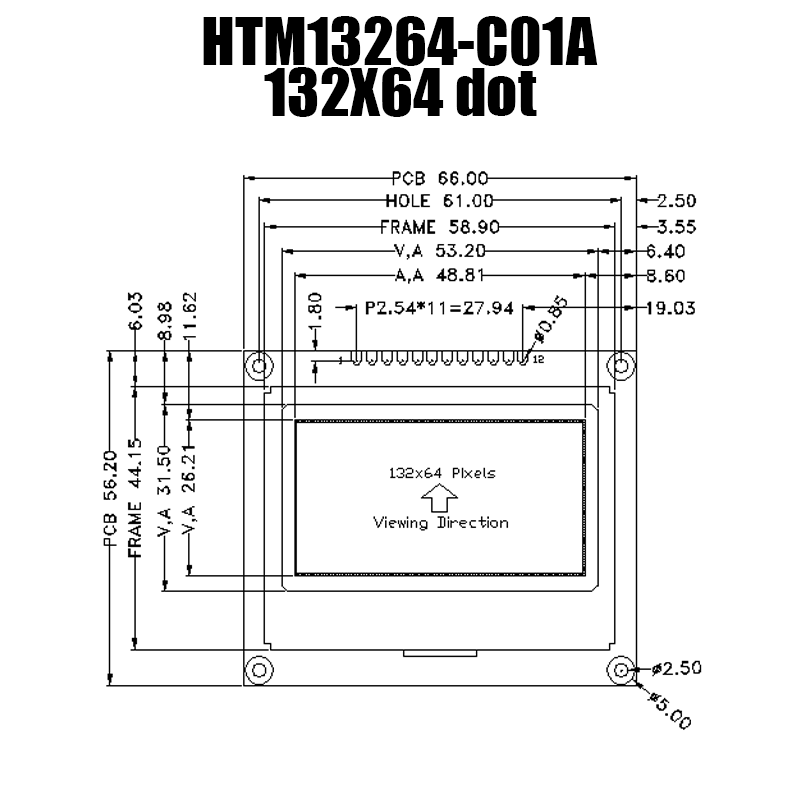

    外形尺寸 :66x56.2x5.5

    VA尺寸:61x44.15

    AA尺寸 :132x64

    點間距mm:0.37x0.41

    有效尺寸mm:48.81x26.21

    應用:儀器儀表

    視角:6H

    引腳:12pin

    接口方式:SPI

    特殊說明:抗靜電ESD 8KV

    工作溫度:-20~70℃

    供電電壓:3.3V

    驅動芯片:ST7567

產品敘述

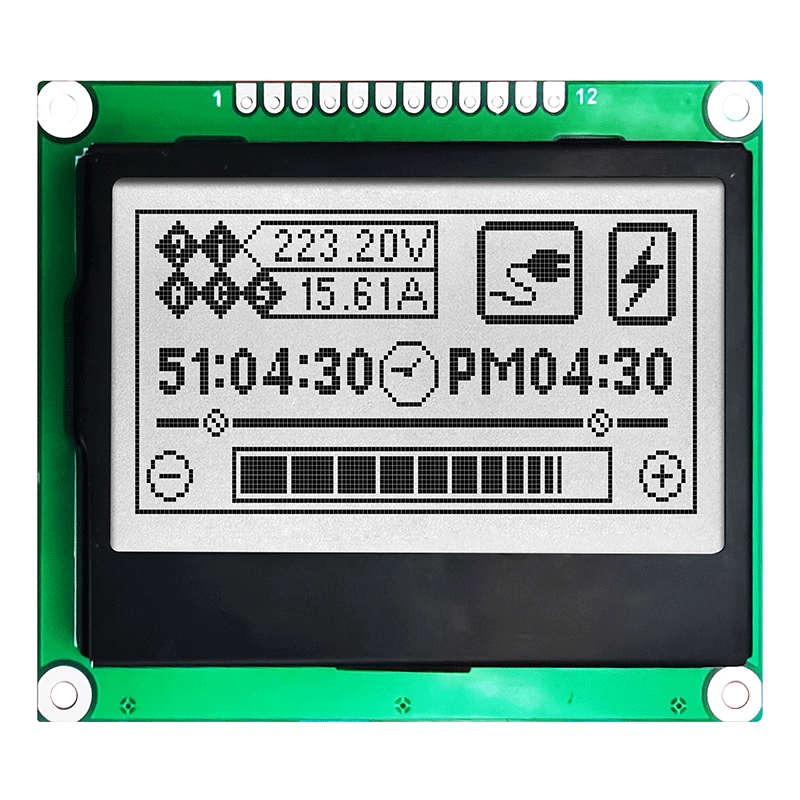

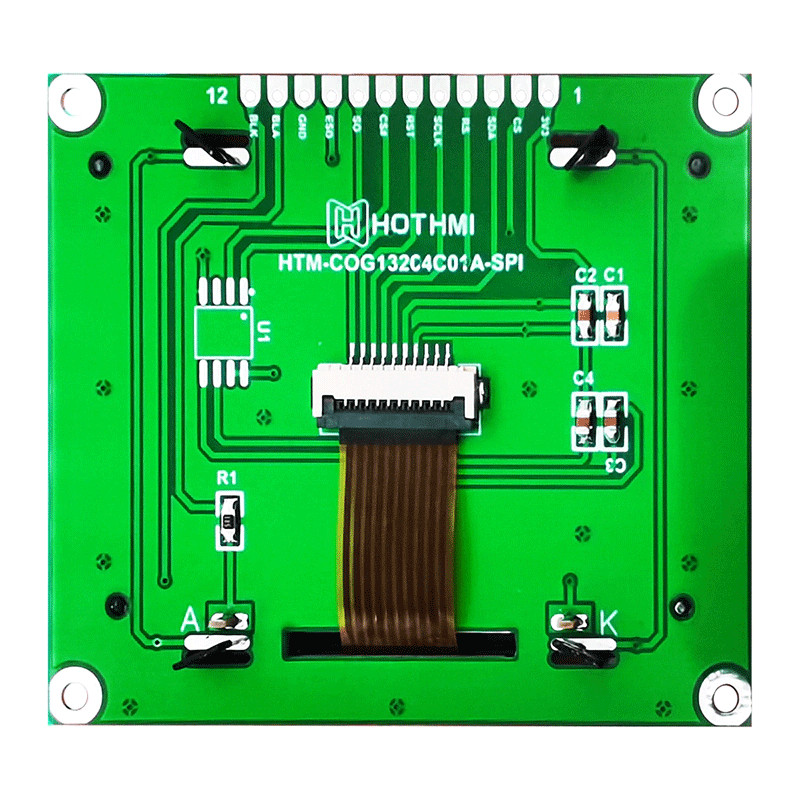

132X64圖形COG液晶模組| FSTN+顯示器/HTM-COG13264C01A-SPI

HTM-COG13264C01A-SPI | 單色圖形模塊 | 128x64 像素 | 透反式液晶顯示器 | 側面白色背光| FSTN(+)正極顯示


HOTLCD 132x64 圖形液晶顯示模塊在白色背景上顯示暗像素。 這種透反式 LCD 顯示屏在環境光或背光下可見,同時提供 -20 至 70 攝氏度的寬工作溫度范圍。 這款 HTM-COG13264C01A-SPI 顯示器具有 6:00 的最佳視野,在 3.3V 電源電壓下工作并且符合 RoHS 標準。


LCD Product Specifications

Display Format:

132 x 64 Pixels

Display Type:

FSTN (+)

Display Mode:

Transflective

Optimal View:

6:00

Outline L x W x H:

66.0mm x 56.2mm x 5.5mm

Viewing Area L x W:

61mm x 44.15mm

Active Area L x W:

48.81mm x 26.21mm

Supply Voltage:

3.3 V

Backlight:

Side White

Interface:

Parallel

Controller Type:

ST7567

Connection Type:


Operating Temperature:

-20°C ~ 70°C

Storage Temperature:

-30°C ~ 80°C

Added Feature:

Built-in Negative Voltage

Electrical Characteristics

ItemSymbolStandard Value
typ.
Unit
Input VoltageVDD3.3V






搜索關鍵詞:132x64 lcd, 132 x 64 lcd, lcd 132 x 64




液晶定制解決方案

線纜定制

調整電纜的長度、位置和引出線或添加額外的連接器。 獲得經過精確設計的電纜解決方案,使您的連接更加流暢和安全。

128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 3


128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 4

連接器定制

輕松修改顯示器上的任何連接器以滿足您的應用要求。 我們的工程師能夠?yàn)榕裴?、盒裝接頭、直角接頭以及您的顯示器可能需要的任何其他連接器執行焊接。


128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 5

界面定制

從多種界面選項中進行選擇,或咨詢我們的專家以選擇最適合您項目的界面選項。 我們可以將 HI、USB、SPI、VGA 等整合到您的顯示器中,以實現您的設計目標。


128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 6

PCB修改

從各種更改中進行選擇,包括 PCB 的形狀、尺寸、引出線和組件布局,以使其完美適合您的應用。



128X64 Graphic LCD Module | STN+BLUE Display With White Side Backlight/HTM12864-122 7

13264.pdf
